自动圆刀模切机 Automatic circular cutting machine < 返回列表

圆刀模切机

哈德胜自动圆刀模切机拥有从三工位到二十四工位等多个款型,并针对特殊的产品开发了专业性更强的适用机型、包括大版幅圆刀机、RFID圆刀机、医用敷料圆刀机、印刷连线圆刀机等。与行业同类型机器相比,能加工工艺更为复杂的产品,整合实时监测产品尺寸功能并自动进行调整,保证成品率,操作更为便捷、人性化,拥有更高的精度和稳定性。

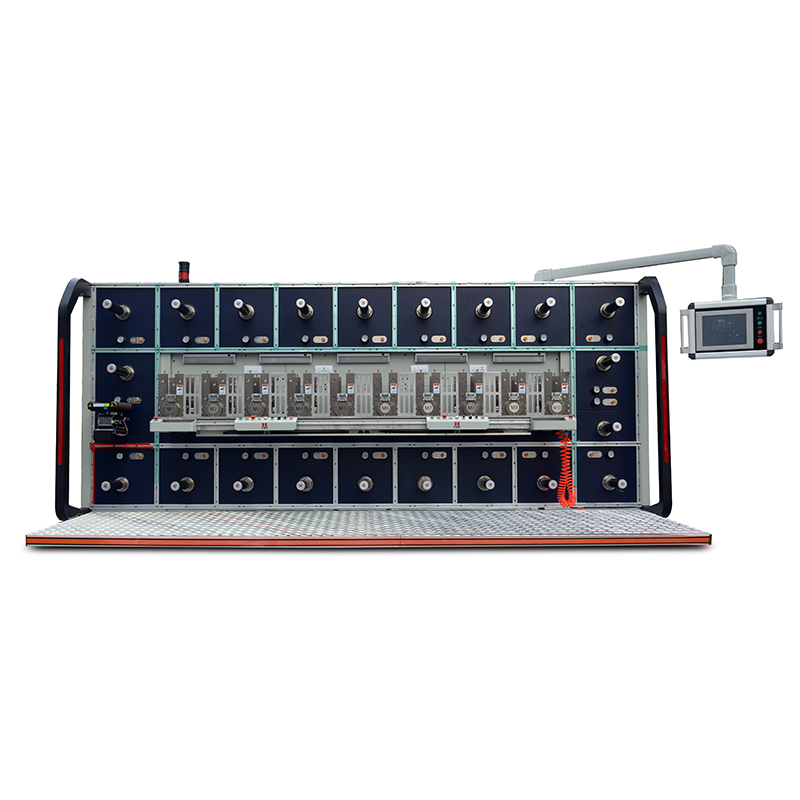

  • 十工位

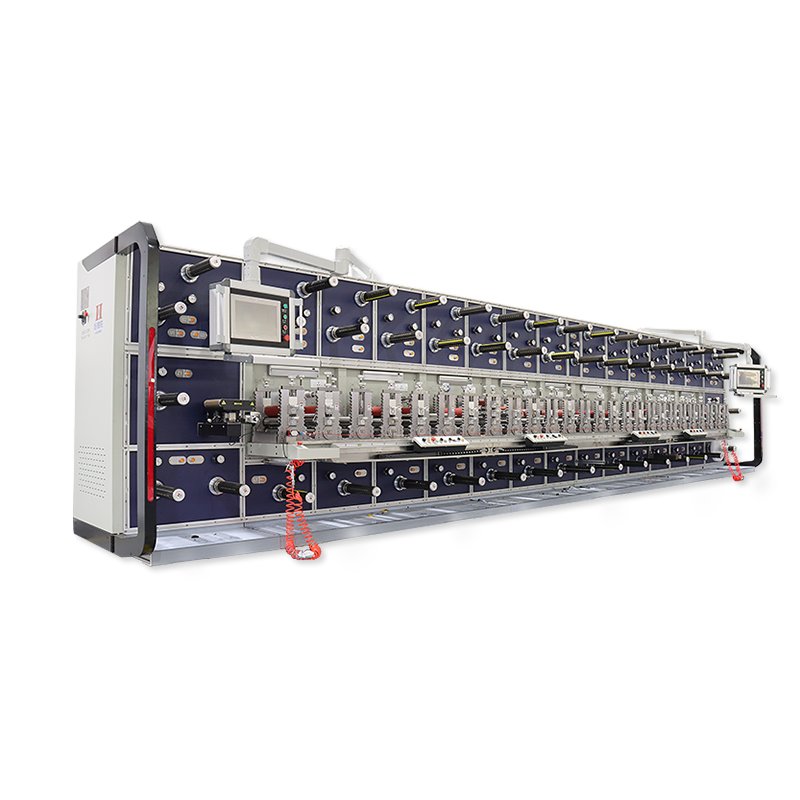

  • 1.png

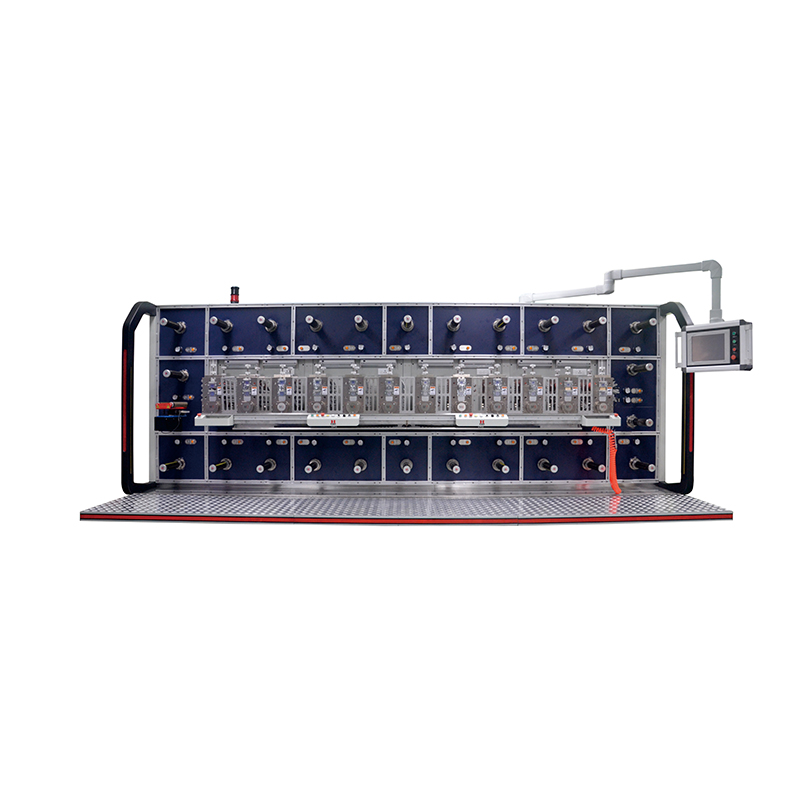

  • 8工位圆刀机

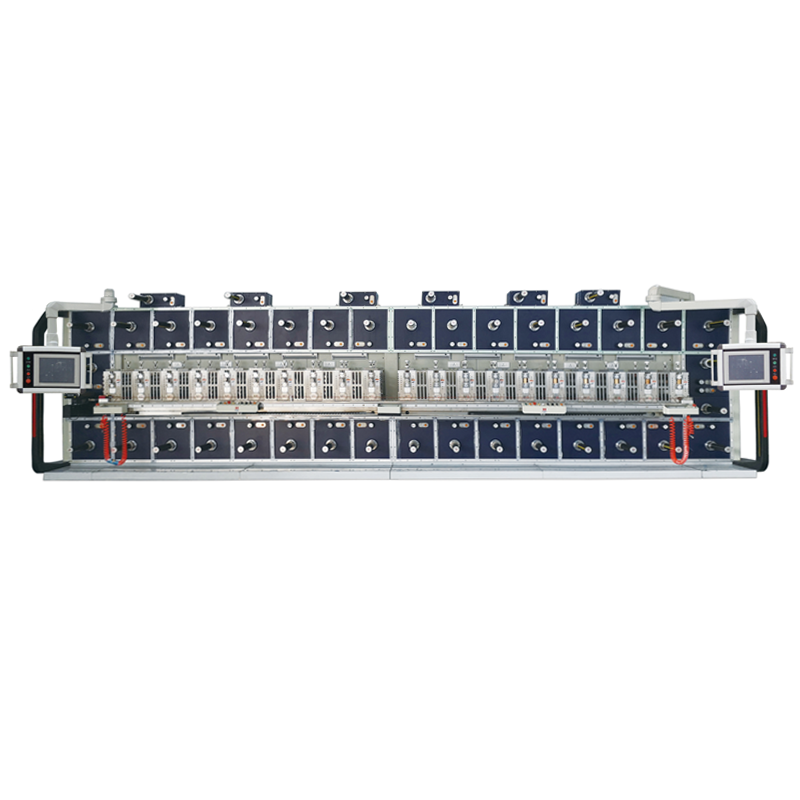

  • 12工位圆刀机

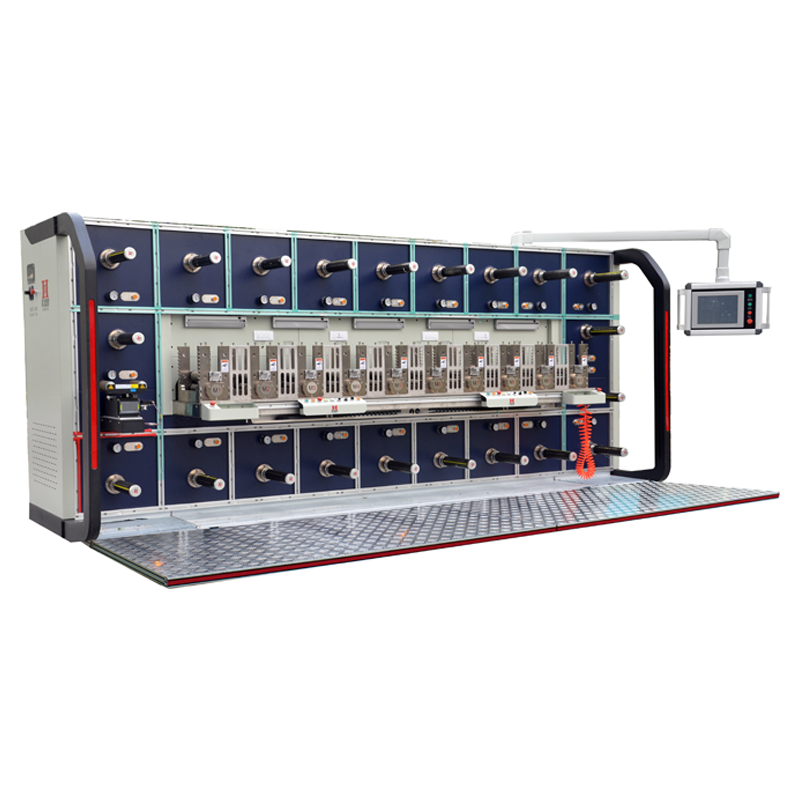

  • 2.png

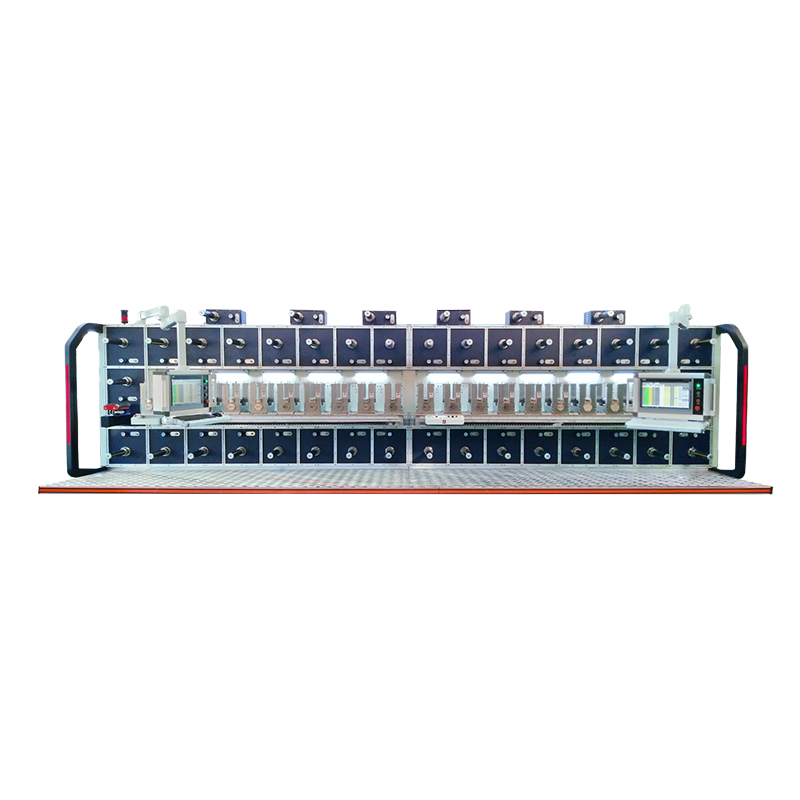

  • 20工位图片
在线咨询
  • 产品概述
  • 配置参数

设备特点

异步:可做4段等间距或不等间距异步;

自动补偿:对位尺寸时可通过旋钮调整或通过屏幕直接输入、支持在线调整、断电记忆;

双主轴: 可任意轴组合,两组主轴分别工作,1机2用;

转贴:异步材料,适合大范围尺寸调整,可单轴或多轴联动,可识别材料的丢片或残片;

复合:实现多层材料复合,不同尺寸的材料可进行复合,十工位机型可实现5层石墨复合;

单电眼追标异步:通过电眼扫描材料,根据材料的位置进行异步贴合或异步模切;

双电眼追标异步:通过两个电眼分别扫描两种材料,根据各自位置进行对位贴合;

工位联动:可实现多轴联动补偿;

远程控制:可以选择配置远程监控功能,实时掌握设备的运转情况,了解产品生产进度。

产品优势

辅轴张力系统稳定,使用中正常外力干扰对其影响微小;

套切稳定,已经满足过大部分客户端需求的0.1公差;

操作界面整齐、美观,正常模切主界面即可满足操作;

多种安全防护措施,确保操作人员人身安全;

机器电气部件进行实时监控故障判断;

容错功能:可对任意轴的报警进行暂时屏蔽,不影响生产继续进行;

断料报警时间短,误报率低;

计数功能批次显示,方便计算总生产量;

自动化追标系统,使追标操作更加方便;

贴合功能由两组独立动作升级为四组独立动作,并可配合传感器实现印刷品定位贴合;

独立操作功能可对两组模切轴进行任意配置;

刀压预警功能对主轴模切工位电机实时监控,如负载过大会即时提示,以免损坏刀具;

自动修正张力系统,只需一键,系统自动完成收料轴张力校准,补偿由于辅轴磨损造成的

张力偏移,可确保所有收料轴张力一致。

应用领域

适用范围: 手机电脑领域、液晶显示领域、数码相机领域、汽车领域、锂电池领域、半导体领域、医疗器械领域。

电子类   印刷包装行业  医疗日化行业   新能源行业



配置

圆刀模切机机型汇总Rotary die-cutting machine



二十四工位

二十工位

十六工位

十二工位

十工位

八工位

七工位

五工位

三工位

尺寸 Size(mm)



9897*2400(含脚踏板)*2635

8500*2400(含脚踏板)*2500

7050*1650*2400

5500*1650*2400

4.9*1.65*2.4

4250*1650*2400

3900*1650*2400

2900*1300*2400

2200*1300*2100

重量Weight(T)

12.2

10.5

8

6.7

5.8

4.6

4.2

3.65

1.6

工位模切(组)

Die-cutting station(group)

24

20

16

12

10

8

7

5

3

收放料轴(套)Rewinding&unwinding shaft(set)

48

40

33

25

21

17

15

11

7

模切伺服电机

Die cut servo motor(1.5Kw)

24

20

16

12

10

8

7

5

3

辅收放电机Auxiliary rewinding&unwinding motor(0.75KW)

48

40

33

25

21

17

15

11

7

最高转速Maximum speed(M/MIN)

60

60

70

70

70

70

70

70

70

材料型式 Material

卷转

卷转

卷转

卷转

卷转

卷转

卷转

卷转

卷转

收放卷轴直径(英寸)Rewinding&unwinding shaft diameter(inch)

3

3

3

3

3

3

3

3

3

最大材料重量(kg)

Maximum material weight

10

10

10

10

10

10

10

10

10

最大材料版幅Maximum size of the material(mm)

150/250/350

150/250/350

150/250/350

150/250/350

150/250/350

150/250/350

150/250/350

150/250/350

150/250/350

最大材料直径(mm)

Maximum diameter of the material

450-650

450-650

非同时装卷700mm(上辅轴);相邻同时装卷450mm

非同时装卷700mm(上辅轴);相邻同时装卷450mm

非同时装卷700mm(上辅轴);相邻同时装卷450mm

非同时装卷700mm(上辅轴);相邻同时装卷450mm

非同时装卷700mm(上辅轴);相邻同时装卷450mm

非同时装卷700mm(上辅轴);相邻同时装卷450mm

非同时装卷700mm(上辅轴);相邻同时装卷450mm

装刀齿数范围

Cutter range

上刀55-200齿 下刀55-200齿

上刀55-200齿 下刀55-200齿

上刀55-200齿 下刀55-200齿

上刀55-200齿 下刀55-200齿

上刀55-200齿 下刀55-200齿

上刀55-200齿 下刀55-200齿

上刀55-200齿 下刀55-200齿

上刀55-200齿 下刀55-200齿

上刀55-200齿 下刀55-200齿

圆刀齿数节距

Cutter pitch

1/8

1/8

1/8

1/8

1/8

1/8

1/8

1/8

1/8

额定电压Rated voltage(V)

AC380-AC400

AC380-AC400

380

380

380

380

380

380

380

额定功率Rated power(KW)

64

64

52

37.5

32

26

23

17

10

安全光幕Safety monitor

显示屏LCD

西门子19”

西门子19”

西门子19”

欧姆龙15”

欧姆龙15”

欧姆龙15”

欧姆龙15”

欧姆龙15”

欧姆龙7”

纠偏web guiding

主体框架Main frame

焊接框架

焊接框架

焊接框架

焊接框架

焊接框架

焊接框架

焊接框架

铝型材

铝型材

充气方式inflating method

按钮/触摸屏控制

按钮/触摸屏控制

按钮/触摸屏控制

按钮/触摸屏控制

按钮/触摸屏控制

按钮/触摸屏控制

按钮/触摸屏控制

按钮/触摸屏控制

按钮/触摸屏控制

小操作台Console

滑动式2个

滑动式2个

滑动式2个

滑动式2个

滑动式2个

滑动式1个

滑动式1个

滑动式1个

滑动式1个

模切精度Die-cutting precision(mm)

0.1

0.1

0.1

0.1

0.1

0.1

0.1<

×
">
